如今灌漿記錄 儀型號多種多樣，大循環，小循環，二參數、三參數、四參數等，大循環方式灌漿記錄 儀，漿液流量簡單明確，使用管理方便，流量計量誤差大，但是價格較貴。小循環方式灌漿記錄 儀，價格低，流量計量準確度高，但是需要進行定期漿液大循環交流，使用起來稍有不便。根據灌漿實際情況選擇適合的型號才能讓灌漿質量好。
灌漿記錄 儀在灌漿管路中的接線方式

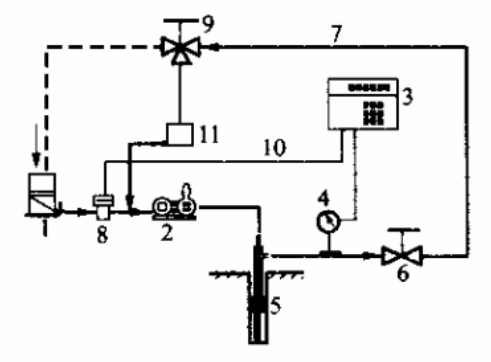

純壓式灌漿記錄 儀連接方式
1— 儲漿攪拌機:2—灌漿泵:3-記錄 儀主機;4一壓力表和壓力傳感器;5—灌漿孔;6囤門:7—管路;8-流量傳感器;9一三通閥門

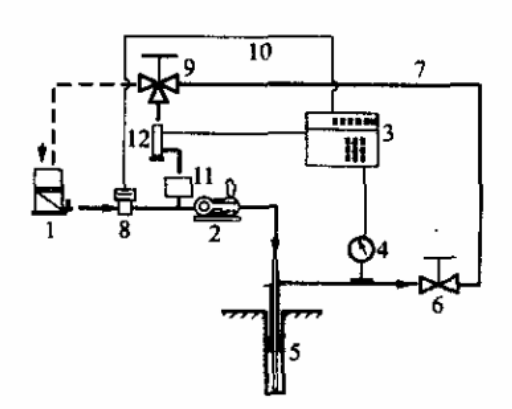

循環式灌漿記錄 儀連接方法
1—儲漿攪拌機;2—灌漿泵:3一記錄 儀主機:4-壓力表和壓力傳感器:5—灌漿孔;6—閥門:7一管路;8-流量傳感器;9一三通閥門;10信號電纜;11一回漿桶及濾網:12—密度傳感器
